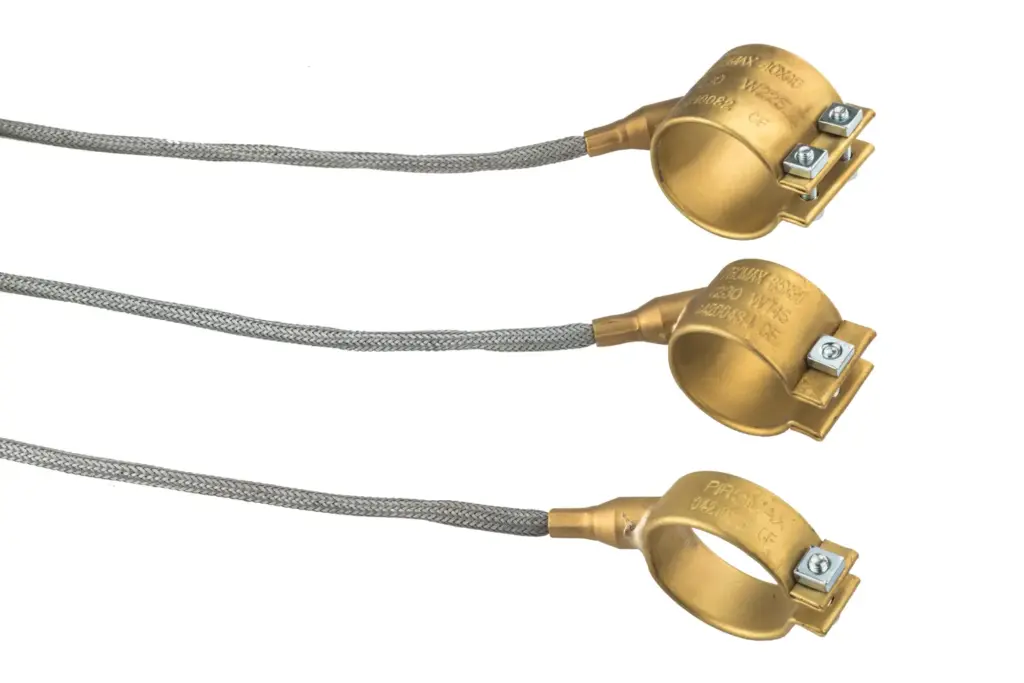

Una abrazadera boquilla blindada (ABB) es un tipo de resistencia eléctrica diseñada específicamente para calentar boquillas en procesos de inyección de plástico. Se instala directamente sobre la boquilla de la máquina, asegurando que el polímero fundido mantenga una temperatura constante y adecuada antes de ser inyectado en el molde. Esta pieza es esencial para evitar solidificaciones prematuras, obstrucciones o defectos en el producto final. La abrazadera cuenta con una carcasa metálica (de latón o acero inoxidable), un elemento calefactor interno y aislamiento de mica, todo lo cual permite una transmisión de calor eficiente y duradera. Gracias a su diseño compacto, su alta resistencia térmica y su capacidad de personalización, la abrazadera ABB se ha convertido en un componente indispensable en la industria plástica. Además, se utiliza en otros procesos industriales como la extrusión, el embalaje térmico o sistemas de canal caliente. Su instalación es rápida, su mantenimiento mínimo, y su rendimiento térmico excepcional. Esta solución mejora la productividad, reduce el consumo energético y prolonga la vida útil de la maquinaria, lo que la convierte en una excelente inversión para entornos industriales exigentes.
Cada abrazadera boquilla blindada (ABB) está compuesta por:
Cinta calefactora: Aleación de níquel y cromo (NiCr 80/20), ideal para altas temperaturas.
Aislante de mica: Proporciona un excelente aislamiento térmico y eléctrico.
Funda exterior: Normalmente de latón o acero inoxidable, protegiendo el conjunto y distribuyendo el calor uniformemente.
Conexiones eléctricas: Cableado con malla metálica de protección y opciones de termopar integrado (tipo J).
Este diseño permite una larga vida útil, incluso en condiciones de trabajo exigentes, y garantiza seguridad y eficiencia energética.
La principal aplicación de la abrazadera boquilla blindada (ABB) es el calentamiento de boquillas en máquinas de inyección de plástico, aunque también puede usarse en procesos de extrusión o en sistemas que requieren calentamiento localizado.
Gracias a su diseño compacto y su potencia adaptable, se utiliza en:
Boquillas de moldes de inyección
Cabezas de extrusión
Sistemas de canal caliente
Equipos de embalaje térmico
Una de las ventajas clave de estas abrazaderas es su versatilidad. Existen múltiples configuraciones de diámetro, altura y potencia, lo que permite adaptarlas a cualquier necesidad:
Diámetros desde 20 mm hasta 60 mm
Alturas estándar de 30 a 50 mm
Potencias desde 25 W hasta 500 W
Tensión de trabajo común: 230 V
Además, muchos fabricantes permiten personalizaciones, como ubicación del cable, tipo de conexión, termopar integrado o tratamientos anticorrosión.
Uno de los aspectos que diferencia a una buena abrazadera boquilla blindada (ABB) es el riguroso control de calidad:
Resistencia de aislamiento: ≥ 5 MΩ a 500 V CC
Rigidez dieléctrica: ≥ 1500 V
Tolerancia de potencia: ± 5 a 10 %
Temperatura máxima de trabajo: alrededor de 300 °C
Estas pruebas aseguran que la abrazadera boquilla blindada (ABB) funcione de forma continua sin fallos, reduciendo paradas de producción y costes de mantenimiento.
Las abrazaderas boquilla blindadas ofrecen múltiples beneficios:
Transmisión de calor eficiente: Asegura una temperatura estable en la boquilla
Larga vida útil: Gracias a su resistencia mecánica y térmica
Diseño compacto y personalizable: Se adapta a diferentes entornos industriales
Fácil instalación y mantenimiento: Ideal para líneas de producción intensiva
Compatibilidad con sensores de temperatura: Para un control más preciso
A la hora de adquirir una abrazadera boquilla blindada (ABB), es clave confiar en fabricantes que ofrezcan calidad comprobada, como Resistencias Cimax, que fabrica soluciones térmicas con altos estándares industriales.
La industria del plástico requiere de procesos térmicos precisos para garantizar la calidad del producto final. En la fase de inyección, el polímero fundido debe mantenerse a una temperatura óptima antes de ingresar al molde. Aquí es donde la abrazadera boquilla blindada (ABB) juega un papel esencial: garantiza una temperatura estable, evitando defectos como rebabas, llenado incompleto o burbujas de aire.
Su diseño compacto permite una instalación directa sobre la boquilla, lo que reduce las pérdidas de calor y mejora la eficiencia del proceso. Además, su capacidad de mantener la temperatura dentro de un rango específico evita el desperdicio de material y reduce el tiempo de ciclo.
A diferencia de otros métodos como resistencias de cartucho o bandas cerámicas, la abrazadera boquilla blindada (ABB) se caracteriza por su contacto directo con la superficie de la boquilla. Esto genera una transferencia de calor más rápida y uniforme, evitando puntos fríos o calientes que podrían comprometer la producción.
Además, al estar protegida por una carcasa metálica y aislada internamente, su durabilidad es muy superior frente a ambientes con polvo, vibración o salpicaduras de polímero fundido. Esto la convierte en una opción más segura y rentable a largo plazo.
Uno de los grandes valores de la abrazadera boquilla blindada (ABB) es su capacidad de ser personalizada. Fabricantes especializados como Resistencias Cimax permiten solicitar abrazaderas a medida, adaptadas al diseño de cada boquilla o requerimientos eléctricos específicos.
Entre las opciones de personalización se incluyen:
Longitud del cable de alimentación
Tipo de conexión (radial, axial, con conector rápido, etc.)
Potencia adaptada a zonas frías/calientes
Integración de termopares tipo J o K para control térmico preciso
Recubrimientos especiales para ambientes corrosivos
Esta capacidad de adaptación convierte a la ABB en una herramienta versátil para múltiples industrias más allá del plástico: alimentación, embalaje, automotriz, etc.
Aunque las abrazaderas boquilla blindadas están diseñadas para ser robustas, seguir buenas prácticas puede alargar considerablemente su vida útil:
Verificar el ajuste de la abrazadera antes de poner en marcha la máquina: debe estar bien sujeta a la boquilla.
Asegurarse de que el voltaje y la potencia coincidan con las especificaciones del fabricante.
Evitar golpes o movimientos bruscos en la zona de instalación.
Realizar mantenimiento preventivo cada cierto número de ciclos de producción, comprobando cables, termopares y resistencia interna.
Un uso responsable puede hacer que estas resistencias funcionen sin fallos durante miles de horas de operación.
La abrazadera boquilla blindada (ABB) no es solo una resistencia: es una solución térmica de alta precisión que mejora el rendimiento, reduce desperdicios y optimiza el proceso productivo. Tanto si trabajas en moldeo por inyección como en otros procesos térmicos, contar con una ABB adecuada marca la diferencia.
Y si buscas una opción confiable, hecha a medida y con materiales de calidad, confiar en fabricantes especializados como Resistencias Cimax es la mejor decisión para obtener eficiencia y durabilidad.
La instalación de una abrazadera boquilla blindada (ABB) es un proceso sencillo, pero requiere precisión para asegurar un rendimiento térmico óptimo y una larga vida útil. Primero, es importante asegurarse de que la superficie de la boquilla esté limpia y libre de residuos, ya que cualquier imperfección puede afectar la transferencia de calor. A continuación, se posiciona la ABB alrededor de la boquilla, alineando la salida del cable o el conector en la dirección adecuada para evitar tensiones durante el funcionamiento. La abrazadera debe ajustarse firmemente, pero sin exceder la presión recomendada, para no dañar el aislamiento interno o deformar la carcasa metálica.
En muchos modelos, la ABB se fija con un tornillo de sujeción lateral o frontal, permitiendo un contacto íntimo entre la resistencia y la superficie a calentar. Una vez montada, se conectan los cables de alimentación eléctrica al sistema de control térmico, respetando la polaridad y la tensión nominal. Si la abrazadera boquilla blindada (ABB) incorpora un termopar tipo J o K, este debe conectarse al controlador de temperatura para asegurar una regulación precisa.
Después de la instalación, se recomienda hacer una prueba inicial con una subida gradual de temperatura, verificando que no haya cortocircuitos ni sobrecalentamientos. Una instalación correcta garantiza que la abrazadera funcione de forma segura, eficiente y sin fallos prematuros. Este procedimiento es válido tanto para modelos estándar como para versiones personalizadas ofrecidas por fabricantes especializados como Resistencias Cimax.
Elegir la potencia adecuada de una abrazadera boquilla blindada (ABB) depende principalmente del diámetro de la boquilla, del material a calentar y de las condiciones térmicas del entorno. En general, cuanto mayor es el diámetro, más superficie debe calentarse y, por lo tanto, mayor será la potencia necesaria. Por ejemplo, una boquilla de 20 mm de diámetro puede requerir una resistencia de 50 W, mientras que una de 60 mm podría necesitar hasta 300 o 400 W, dependiendo del aislamiento térmico y la temperatura deseada.
Además del diámetro, es importante considerar la altura de la abrazadera, ya que influye en la distribución de calor. En aplicaciones donde se necesita una subida de temperatura rápida o donde las pérdidas térmicas son elevadas (por ejemplo, por ventilación o contacto con moldes fríos), se recomienda sobredimensionar ligeramente la potencia para compensar.
Sin embargo, un exceso de potencia también puede ser contraproducente, provocando sobrecalentamiento o un desgaste prematuro del aislamiento. Por eso, es esencial contar con un controlador de temperatura y, si es posible, integrar un termopar en la ABB para mantener la estabilidad térmica.
Los fabricantes de abrazaderas boquilla blindadas, como Resistencias Cimax, suelen ofrecer tablas de referencia que relacionan el diámetro con la potencia recomendada. También brindan asesoría técnica para seleccionar la configuración más adecuada según cada aplicación. Esta personalización asegura que la ABB rinda al máximo y contribuya a una producción más eficiente y segura.
Aunque la aplicación más común de la abrazadera boquilla blindada (ABB) es en procesos de inyección de plástico, su diseño versátil y su excelente rendimiento térmico la hacen ideal para muchas otras industrias y usos. Cualquier proceso industrial que requiera calentamiento localizado y preciso puede beneficiarse del uso de estas resistencias.
Por ejemplo, en sistemas de extrusión de plásticos, la ABB puede aplicarse en zonas de transición o boquillas de salida para mantener la temperatura constante del polímero fundido. También se utilizan en máquinas de embalaje térmico, donde se requiere calor controlado para sellado de envases o bolsas plásticas. Incluso en el sector de la alimentación industrial, pueden emplearse para calentar conductos metálicos o componentes de maquinaria de proceso.
Otra aplicación interesante es en laboratorios o equipos de investigación donde se necesita aplicar calor de forma puntual y segura sobre cilindros, tubos o componentes metálicos. Gracias a su estructura compacta y su capacidad de personalización (en tamaño, voltaje, potencia y tipo de conexión), la ABB puede adaptarse a una gran variedad de condiciones.
Lo más importante es asegurarse de que el entorno de trabajo sea compatible con los materiales de la ABB (como la mica interna o la carcasa metálica) y que se respete la potencia nominal recomendada. Consultar con un fabricante especializado te permitirá adaptar el diseño de la abrazadera a nuevas aplicaciones, manteniendo los niveles de seguridad y eficiencia necesarios.
Una resistencia para boquilla de inyección es un componente esencial en el proceso de moldeo por inyección de plástico. Su función principal es mantener la temperatura constante del polímero antes de su entrada en el molde, asegurando una fluidez adecuada y una correcta llenada de las cavidades. Las abrazaderas boquilla blindadas cumplen este rol con gran eficiencia, ya que rodean la boquilla de forma ajustada y distribuyen el calor de manera uniforme.
Estas resistencias están diseñadas para operar bajo condiciones exigentes, soportando altas temperaturas, vibraciones y ambientes industriales con presencia de humedad o polvo. Están fabricadas generalmente en latón o acero inoxidable y utilizan elementos calefactores internos de aleación NiCr 80/20, reconocidos por su alta conductividad y resistencia térmica.
Al seleccionar una resistencia para boquilla, es fundamental tener en cuenta el diámetro y la longitud de la boquilla, así como la potencia necesaria para mantener la temperatura deseada. El uso de un controlador de temperatura y un termopar (integrado o externo) garantiza que la resistencia no trabaje en exceso, prolongando su vida útil.
Empresas especializadas como Resistencias Cimax ofrecen una amplia variedad de resistencias para boquillas de inyección, incluyendo modelos estándar y personalizados, que se adaptan a cualquier tipo de máquina. Estas soluciones permiten reducir los tiempos de calentamiento, mejorar la calidad del producto final y minimizar el consumo energético, haciendo del sistema térmico una inversión rentable a largo plazo.
El calefactor de boquilla industrial es un componente clave en sistemas de transformación de plásticos, donde el control térmico es esencial para lograr resultados de calidad. Su misión es mantener constante la temperatura de las boquillas de inyección o extrusión, garantizando un flujo de polímero estable y sin obstrucciones. Dentro de esta categoría, las abrazaderas boquilla blindadas son una de las soluciones más eficaces y utilizadas en el sector industrial.
Estos calefactores combinan eficiencia energética con una estructura robusta, preparada para resistir entornos de trabajo exigentes. Su construcción en metales de alta conductividad térmica y su aislamiento interno de mica aseguran un calentamiento rápido y uniforme, sin pérdidas significativas de calor. Además, el diseño compacto permite una instalación sencilla y un ajuste perfecto sobre la superficie de la boquilla.
Uno de los beneficios del calefactor de boquilla industrial es su capacidad de ser personalizado. Los fabricantes ofrecen versiones con salidas de cables laterales o frontales, termopares integrados, diferentes niveles de potencia y opciones de protección adicional para ambientes agresivos.
Estas características convierten a la abrazadera boquilla blindada en una opción ideal para aplicaciones continuas, donde la estabilidad térmica y la durabilidad son esenciales. Es habitual encontrar estos calefactores en líneas de producción automatizadas, sistemas de canal caliente, y máquinas de extrusión o soplado. Su uso adecuado mejora el rendimiento del sistema térmico, reduce tiempos de parada y asegura un producto final de alta calidad.
La abrazadera calefactora para boquilla es una resistencia diseñada específicamente para envolver y calentar boquillas en procesos de inyección o extrusión de materiales plásticos. Este tipo de abrazadera cumple una doble función: transmite calor de forma eficiente al polímero y mantiene una temperatura uniforme para asegurar la calidad del moldeo.
La estructura de estas abrazaderas combina una carcasa metálica (normalmente de latón o acero inoxidable) con un elemento calefactor interno de aleación NiCr 80/20, envuelto en un aislante de mica. Esta configuración permite una alta conductividad térmica con un mínimo de pérdidas, ideal para aplicaciones industriales que requieren precisión y constancia.
La abrazadera boquilla blindada (ABB) es una variante avanzada de esta categoría, ya que incluye mejoras en la protección contra impactos, humedad y desgaste por fricción. Esto la hace más duradera y fiable, especialmente en ambientes exigentes como líneas de producción continuas o máquinas de alto rendimiento.
Además, estas abrazaderas calefactoras pueden personalizarse en potencia, diámetro, tipo de cableado, y sistemas de sujeción, lo que las hace aptas para una gran variedad de aplicaciones industriales. Algunas versiones incorporan sensores de temperatura (termopares tipo J o K), lo que permite un control térmico más preciso y automático.
Su instalación es rápida, su mantenimiento mínimo y su impacto en la eficiencia energética es notable. Empresas especializadas como Resistencias Cimax ofrecen soluciones a medida que se adaptan a diferentes máquinas y necesidades. Utilizar una abrazadera calefactora para boquilla de calidad mejora el proceso térmico y prolonga la vida útil de los equipos.
Una boquilla calentada plástico es un componente fundamental en los procesos de transformación del plástico por inyección o extrusión. Su función principal es mantener el polímero fundido a la temperatura ideal justo antes de su inyección en el molde o su salida por la matriz. Para lograrlo, se emplean resistencias específicas, como la abrazadera boquilla blindada, que envuelven la boquilla y proporcionan un calor homogéneo y constante.
Este tipo de sistemas es crucial para evitar solidificaciones prematuras, obstrucciones o inconsistencias en el flujo del plástico, problemas que pueden afectar la calidad del producto final o incluso dañar el equipo. La abrazadera se coloca directamente sobre la boquilla, ajustándose firmemente para asegurar una buena transferencia térmica.
El diseño de una boquilla calentada para plástico puede variar según el tipo de máquina y el proceso, pero todas comparten la necesidad de un control térmico fiable. Por ello, muchas incluyen sensores de temperatura (termopares) y se conectan a controladores que regulan con precisión la potencia suministrada. Las versiones blindadas, como las fabricadas por Resistencias Cimax, ofrecen una mayor protección mecánica y durabilidad frente a las condiciones exigentes de producción.
Estos sistemas se utilizan no solo en la inyección de plásticos, sino también en sectores como la fabricación de envases, la automoción y la electrónica, donde se requieren piezas moldeadas con alta precisión. Una boquilla calentada plástico bien configurada mejora la eficiencia, reduce tiempos de ciclo y asegura una mayor repetibilidad en el proceso.
El kit de calentamiento para boquillas es una solución integral pensada para facilitar la instalación y el mantenimiento del sistema térmico en equipos de inyección o extrusión. En lugar de adquirir componentes por separado, estos kits incluyen todos los elementos necesarios: abrazadera boquilla blindada (ABB), cables de conexión, sensores de temperatura, conectores y, en algunos casos, controladores térmicos.
Estos kits están diseñados para ser compatibles con una gran variedad de máquinas y permiten una rápida puesta en marcha del sistema de calentamiento. Son especialmente útiles en procesos donde se requiere sustituir rápidamente un conjunto completo de resistencias o cuando se instala un nuevo equipo. Además, al tratarse de piezas diseñadas para trabajar en conjunto, se garantiza una mejor eficiencia térmica y un funcionamiento más estable.
La abrazadera ABB que incluye el kit suele ser del tipo blindado, resistente a golpes, vibración y altas temperaturas. Esto la convierte en una opción duradera y segura para entornos industriales exigentes. Algunos kits también permiten personalizaciones, como longitud del cable, tipo de salida, ubicación del termopar o materiales específicos de recubrimiento.
Utilizar un kit de calentamiento para boquillas reduce errores de instalación, mejora la compatibilidad de los componentes y agiliza el mantenimiento del equipo. Además, empresas especializadas pueden ofrecer soporte técnico para ayudar a seleccionar el kit más adecuado según las necesidades térmicas y mecánicas de cada aplicación.
Saber cómo abrir una abrazadera térmica industrial correctamente es clave para garantizar una instalación segura y eficaz, así como para evitar daños en la resistencia o en la boquilla sobre la que se monta. Las abrazaderas boquilla blindadas están diseñadas para ajustarse firmemente alrededor de la superficie a calentar, por lo que deben ser manipuladas con cuidado, especialmente en entornos industriales donde trabajan a temperaturas elevadas y con materiales sensibles.
Antes de intentar abrir la abrazadera, se debe cortar completamente la alimentación eléctrica y esperar a que el equipo se enfríe. Manipular una abrazadera caliente no solo representa un riesgo de quemadura, sino que también puede afectar los componentes internos, especialmente el aislamiento de mica o los conductores de NiCr. Una vez fría, se procede a soltar los tornillos de fijación que usualmente están ubicados en uno de los laterales o en el punto de unión de la carcasa metálica.
Algunos modelos de abrazadera térmica industrial cuentan con bisagras o mecanismos de apertura rápida que facilitan el desmontaje, especialmente en máquinas que requieren mantenimiento frecuente. Es fundamental no forzar la estructura metálica ni tirar de los cables de conexión, ya que esto puede comprometer la integridad de la resistencia.
Una vez abierta, se recomienda inspeccionar visualmente la abrazadera: buscar señales de quemaduras, corrosión, daño en los cables o deterioro del aislamiento. Esto permitirá decidir si se puede reutilizar o si es necesario reemplazarla. Realizar este procedimiento de forma correcta asegura una mayor durabilidad de la abrazadera boquilla blindada y reduce los riesgos de fallos eléctricos o térmicos en el sistema.
El término calefactor boquilla plástica se refiere al dispositivo utilizado para mantener la temperatura ideal en la boquilla de una máquina de moldeo por inyección o extrusión de plástico. Este componente es esencial para que el polímero fluya correctamente al ser inyectado en el molde, evitando solidificaciones prematuras o inconsistencias que afecten la calidad del producto final. Uno de los tipos más comunes y eficaces de calefactor para esta función es la abrazadera boquilla blindada (ABB).
Este calefactor funciona rodeando la boquilla con una carcasa metálica que contiene en su interior una resistencia de aleación de níquel-cromo, aislada por capas de mica. El diseño compacto y robusto del calefactor para boquilla plástica permite una transferencia de calor rápida y estable, ideal para ciclos de producción continuos o automatizados.
Los modelos más avanzados permiten integrar sensores de temperatura, como termopares tipo J o K, que se conectan a un controlador electrónico. Este sistema garantiza una regulación térmica precisa, evitando sobrecalentamientos que podrían dañar el polímero o la maquinaria. Además, el uso de cables protegidos con malla metálica mejora la resistencia al desgaste mecánico y a las altas temperaturas.
El calefactor boquilla plástica es utilizado en sectores como la automoción, embalaje, medicina y electrodomésticos, donde la precisión y la fiabilidad del proceso son fundamentales. Al elegir este componente, es importante considerar la calidad del material, la potencia requerida y la compatibilidad con la máquina. Empresas especializadas como Resistencias Cimax ofrecen soluciones personalizadas que garantizan un rendimiento óptimo en cualquier entorno industrial.
