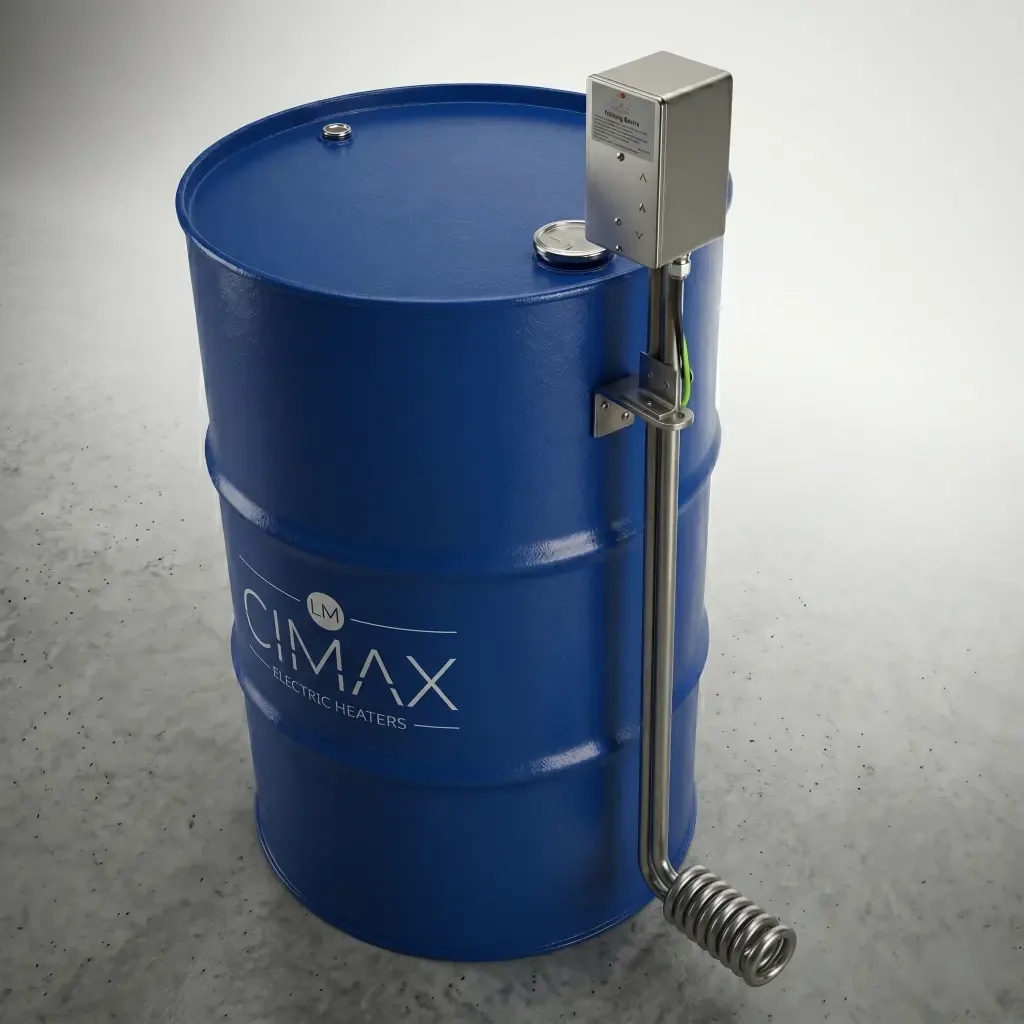

Toda instalación de calentamiento de líquidos llega a un punto en el que la conexión monofásica a 230 V deja de ser viable. Ese punto está más cerca de lo que parece: la corriente que consume una resistencia es la potencia dividida entre la tensión, así que
Esa misma resistencia de 12 kW conectada en trifásica a 400 V en estrella consume 17,3 A por fase. Mismo calor, un tercio de la corriente, cable de sección normal y un desequilibrio de red muchísimo menor. Por eso, a partir de 6 kW, prácticamente cualquier resistencia de inmersión para líquidos industrial se fabrica trifásica.
Una resistencia trifásica son en realidad tres elementos independientes cuya forma de conexión cambia la potencia total. Es la propiedad más útil y la peor aprovechada del calentamiento eléctrico industrial.
Conexión en estrella (Y). Cada elemento recibe la tensión de fase: 400 / √3 = 230 V. Es la conexión estándar en redes de 400 V.
Conexión en triángulo (Δ). Cada elemento recibe la tensión compuesta completa: 400 V. Como la potencia crece con el cuadrado de la tensión, la potencia total se multiplica por tres.
Un juego de tres elementos de 3 kW a 230 V da 9 kW en estrella y 27 kW en triángulo. La misma pieza física. Esto permite dos cosas muy prácticas: usar el mismo elemento en instalaciones de 230 V y de 400 V cambiando solo los puentes de la caja de bornes, y arrancar en estrella para el precalentamiento y pasar a triángulo cuando hace falta potencia plena.
El error clásico es el contrario: conectar en triángulo un elemento diseñado para estrella. El resultado es el triple de potencia sobre la misma superficie de vaina, sobrecalentamiento inmediato y elemento quemado en cuestión de minutos.
La energía para calentar un volumen de líquido sale de:
Potencia (kW) = litros × ΔT × Ce × ρ / (860 × horas)
Para agua, Ce × ρ ≈ 1, así que se simplifica a litros × ΔT / (860 × horas), y al resultado se le añade entre un 15 % y un 25 % por pérdidas del depósito.
Ejemplo: un depósito de 2.000 litros de agua de 15 °C a 85 °C en 3 horas. 2.000 × 70 / (860 × 3) = 54,3 kW. Con un 20 % de margen, 65 kW. Eso se resuelve con varias resistencias trifásicas montadas sobre brida y escalonadas por etapas, no con un solo elemento gigante.
Si el fluido no es agua hay que corregir con su calor específico: los aceites térmicos rondan 0,5 y el glicol al 40 % está cerca de 0,85. Un aceite necesita aproximadamente la mitad de energía que el agua para el mismo salto térmico, pero exige una carga superficial mucho más baja porque se craquea.
Este es el dato que decide si la resistencia dura un año o diez. La carga superficial es la potencia disipada por cada centímetro cuadrado de vaina en contacto con el líquido, y cada fluido tolera un máximo:
Bajar la carga superficial significa más superficie de vaina para la misma potencia: elementos más largos o más ramas. Cuesta un poco más de material y evita casi todas las averías prematuras.
El material se elige por el fluido, no por la temperatura:
Acero inoxidable AISI 316L para agua, agua desmineralizada y la mayoría de procesos alimentarios. Es la opción por defecto en las resistencias para calentar líquidos.
Incoloy 800/825 cuando la temperatura sube o hay cloruros: aceites térmicos a alta temperatura, agua con presencia de sales.
Titanio en agua de mar, hipoclorito y baños de cromado.
Recubrimiento de PTFE o cuarzo en ácidos fuertes, decapados y baños de galvanotecnia. Ahí lo indicado son las resistencias para baños químicos o las resistencias tubulares para productos agresivos.
El formato habitual en trifásica es la resistencia con brida o racord normalizado, que agrupa las tres ramas en una sola pieza y concentra la conexión en una caja de bornes estanca.
Tres protecciones no son negociables: termostato de seguridad con rearme manual para cortar si el depósito se vacía, detector de nivel que impida la conexión con la resistencia al aire, y diferencial adecuado, teniendo en cuenta que las resistencias con óxido de magnesio absorben humedad durante las paradas largas y pueden generar fugas transitorias en el arranque. Un secado previo a baja tensión resuelve ese falso disparo.
El lazo de regulación se cierra con termopares industriales y contactores o relés estáticos, según lo rápido que tenga que responder el proceso.
I = P / (√3 × U). Para 15 kW a 400 V: 15.000 / (1,732 × 400) = 21,7 A por fase.
Sí, cambiando de estrella a triángulo: se recupera la potencia nominal porque cada elemento vuelve a recibir su tensión de diseño. Lo que no se puede hacer es lo contrario.
Casi siempre por carga superficial excesiva para el fluido, por incrustación de cal o por funcionamiento en vacío. Conviene revisar el dimensionado antes de volver a sustituirla. Puedes ver los formatos en resistencia eléctrica de inmersión.
Dinos volumen, fluido, temperatura de partida y de consigna, tiempo disponible y tensión de red, y en CIMAX te devolvemos la potencia, el número de elementos, el material de vaina y el formato de montaje. Fabricamos también bajo plano en resistencias eléctricas a medida.
Pide tu presupuesto y recibirás el cálculo completo.
