Una máquina de inyección de plástico no se calienta en un punto: se calienta por tramos, y cada tramo pide un tipo de resistencia distinto. Antes de pedir un repuesto conviene tener claro el mapa térmico de la máquina, porque buena parte de los fallos de calidad en pieza —rebabas, ráfagas, puntos quemados, llenado incompleto— empiezan en una zona mal calentada o mal regulada.
De la tolva a la boquilla, el recorrido térmico es este:
El cilindro se calienta con resistencias de abrazadera, que abrazan el tubo y transmiten el calor por contacto. Aquí la decisión real es el aislante interior.

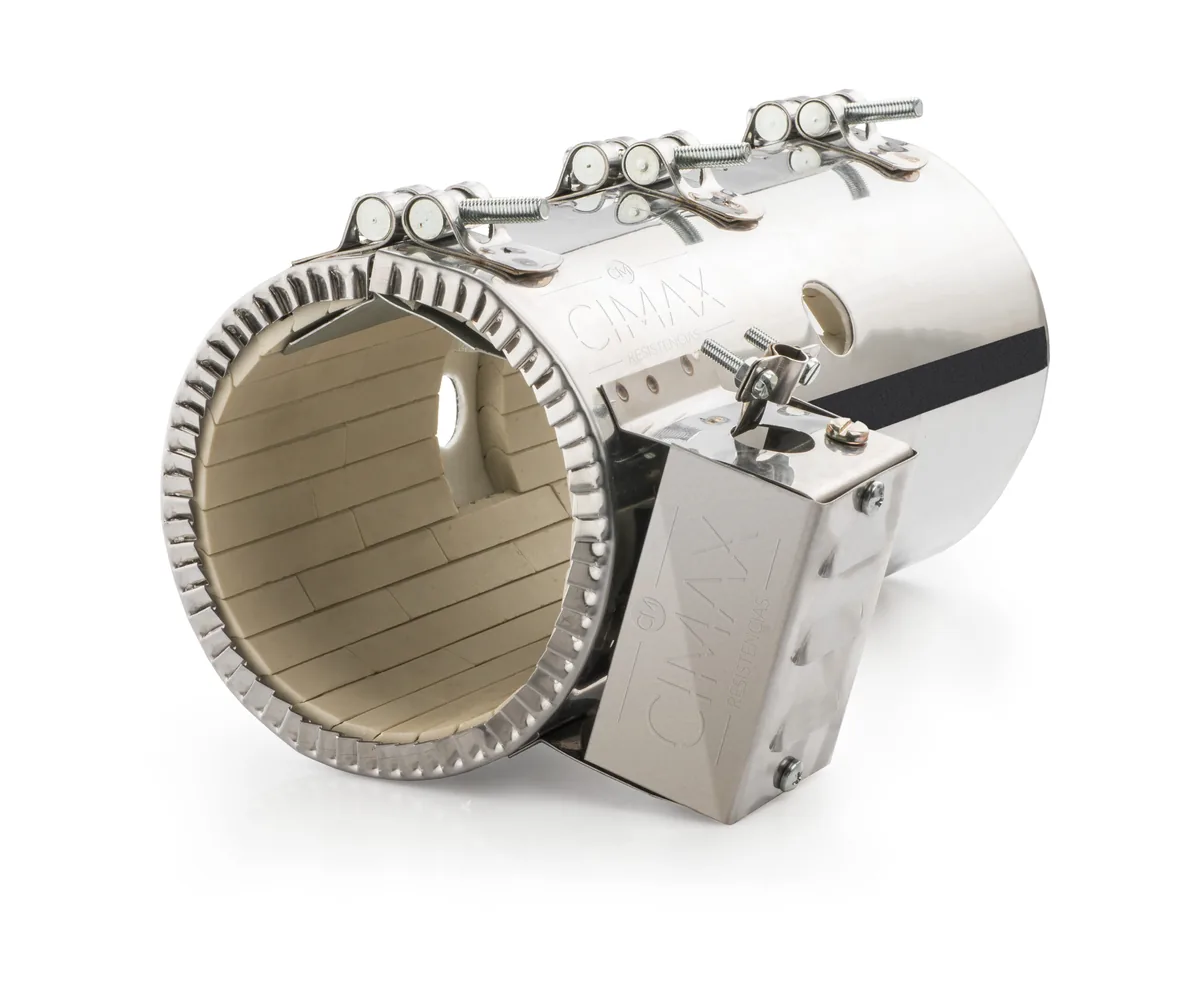

Las resistencias abrazadera cerámica llegan a temperaturas del orden de 700 °C, admiten cargas superficiales altas y soportan bien los ciclos de arranque y parada. Son la opción habitual en inyectoras de tonelaje medio y alto, y las que mejor aguantan cuando el material exige temperaturas de proceso elevadas (PEEK, PPS, poliamidas cargadas).
Las de mica, en formato resistencia abrazadera (RAB), trabajan cómodas hasta unos 350–400 °C y transmiten el calor más rápido porque el elemento queda más cerca de la superficie. Son más económicas y encajan en la mayoría de termoplásticos comunes: PP, PE, ABS, PS, PVC.
La salida de conexión también condiciona el montaje. En máquinas con poco hueco entre zonas conviene la abrazadera con salida de cable; cuando hay que cambiarla a menudo, la abrazadera con enchufe ahorra tiempo de parada en cada sustitución.
La boquilla es la zona que más repuestos consume de toda la inyectora. Trabaja a la temperatura más alta, tiene la masa metálica más pequeña y sufre goteo de material fundido, así que la resistencia envejece antes que ninguna otra.
Las resistencias helicoidales para boquillas de inyección son el estándar: un perfil enrollado en hélice sobre la boquilla que reparte el calor de forma uniforme a lo largo de todo el cuerpo y evita puntos fríos en la punta. Se fabrican a medida en diámetro, paso y longitud, con o sin termopar integrado, lo que permite ajustar la potencia justo donde el proceso la necesita.
Cuando la geometría no admite una hélice, las resistencias de boquilla convencionales y las abrazaderas de boquilla blindadas (ABB) resuelven el mismo problema con un cuerpo rígido, más robusto frente a golpes y salpicaduras de material.
En sistemas de canal caliente el calor tiene que mantenerse dentro del molde. Ahí entran las resistencias para cámaras de inyección y el conjunto de resistencias para cámaras y moldes de inyección de plástico, que se diseñan sobre el plano del molde: cada bebedero, cada distribuidor y cada punta lleva su elemento y su sonda.
Para zonas puntuales del molde —correderas, expulsores, insertos— la solución habitual es el cartucho. Los cartuchos de alta carga (RAC) concentran mucha potencia en poco diámetro y son los indicados cuando el alojamiento es ajustado y el calor tiene que llegar rápido. Si el alojamiento es holgado o el material es sensible, los cartuchos de baja carga (RBC) alargan bastante la vida útil.
Si quieres profundizar en la parte de utillaje, esta guía sobre cómo elegir moldes de inyección de plástico complementa lo anterior.
Una resistencia sin sonda fiable es un calentador ciego. En inyección, muchas de las averías que se achacan a la resistencia son en realidad problemas de lectura: un termopar descolocado, un cable de compensación mal polarizado o una sonda que ha perdido contacto con la pared del cilindro.
Los termopares industriales para control de temperatura tipo J y K cubren prácticamente todo el rango de la máquina. Conviene revisar también el cable de termopar tipo J y los conectores: un empalme con cable de cobre corriente introduce errores de varias decenas de grados.
Señales de que una resistencia de inyectora está agotada: consumo por debajo del nominal medido con pinza amperimétrica, tiempo de subida a consigna cada vez más largo, oscilación de la zona alrededor del punto de consigna, aislamiento a masa por debajo de 1 MΩ, o marcas de sobrecalentamiento en la chapa exterior.
Tres medidas alargan la vida útil de forma medible: apretar las abrazaderas al par correcto tras el primer ciclo térmico —una abrazadera floja pierde contacto y se quema por radiación—, limpiar el material carbonizado de la boquilla antes de montar el repuesto, y aislar térmicamente el cilindro para reducir pérdidas y bajar la carga de trabajo de cada zona.
Si trabajas también con extrusión, el planteamiento es el mismo pero con otra geometría: en ese caso, mira las resistencias para extrusión y las resistencias tipo abrazadera para extrusoras.
Abrazaderas cerámicas o de mica en las zonas del cilindro, resistencias helicoidales o de contacto en la boquilla, y resistencias de cámara caliente o cartuchos dentro del molde. Cada zona se controla de forma independiente con su termopar.
Mica hasta 350–400 °C en termoplásticos comunes, por precio y velocidad de respuesta. Cerámica por encima de esa temperatura, en técnicos de alta exigencia o cuando la máquina encadena muchos arranques y paradas.
Sí. Diámetro, ancho, potencia, tensión, tipo de salida, posición del taladro para el termopar y longitud de cable se definen según la máquina. Consulta las resistencias eléctricas a medida.
En CIMAX fabricamos resistencias para inyectoras de plástico bajo plano y bajo muestra: envíanos las medidas o la pieza antigua y te devolvemos la propuesta técnica con potencia, tensión y plazo. Si trabajas en transformación de plástico, en resistencias para el sector del plástico tienes el catálogo completo por aplicación.
